炉箅子安装流程实例

时间:15-06-26来源:未知作者:admin点击:
一、工程简介 钢有限公司3#高炉热风炉炉箅子数量如下:一个炉子共26块炉箅子、托梁42根、支柱30根,其他相应的安装和调整件若干。 二、编制原因 热风炉炉箅子安装是整个热风炉安装的重点,特编制此方案。 三、炉箅子安装流程 四、炉箅子安装 1.基础复测 (1)...

一、工程简介

钢有限公司3#高炉热风炉炉箅子数量如下:一个炉子共26块炉箅子、托梁42根、支柱30根,其他相应的安装和调整件若干。

二、编制原因

热风炉炉箅子安装是整个热风炉安装的重点,特编制此方案。

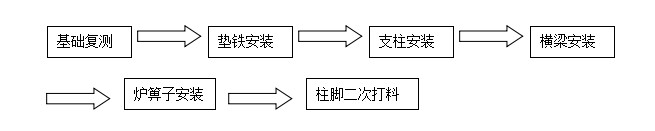

三、炉箅子安装流程
炉箅子安装流程


四、炉箅子安装

1.基础复测

(1)安装前,筑炉基础必须已经施工结束,强度达到图纸及规范要求,并已进行基础交接。

(2)基础复测:根据图纸及有关规范要求,对基础进行复测,并填写基础复测记录。

(3)安装前需进行测量放线工作,将每根支柱的定位线放出。

(4)安装过程中,必须随时对设备安装的标高、中心线等进行监控,对有超差趋势的,必须采取有效的预防和处理措施。

(5)设备安装完成后,进行整体测量,并填写安装测量记录。

2.垫铁安装

(1)首先将放置垫铁的区域凿平,使垫铁接触面达到规范和图纸要求。

(2)将垫铁按照图纸要求摆放,即一根支柱下对称放置四组垫铁。

(3)用水准仪将垫铁调整到安装标高。

3.支柱安装

(1)垫铁调整完毕后,用吊车将支柱一次放置在垫铁上。放置后,利用磁力线坠和水准仪调整支柱,使其达到规范要求。

(2)支柱调整完毕后,将其用L50X5角铁连接起来,并与炉皮连接。使其在安装炉箅子和横梁时不至于倾倒。

4.横梁和炉箅子安装

(1)支柱安装完毕后,横梁安装装,再者是炉箅子安装。

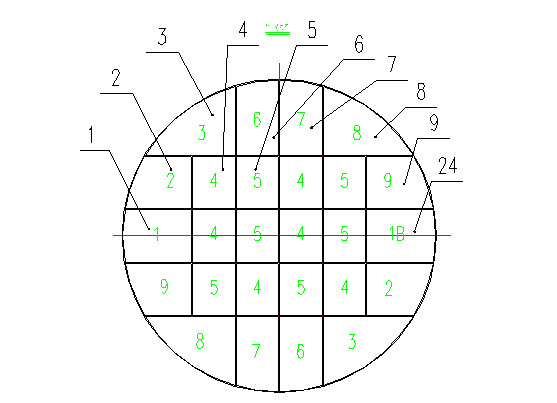

(2)炉箅子安装从中心向四周安装,即首先安装圆心区域4#和5#炉箅子。(见下图)

炉箅子

5.柱脚二次打料

炉箅子安装整体安装完毕后,经验收合格后,交与筑炉进行二次打料。

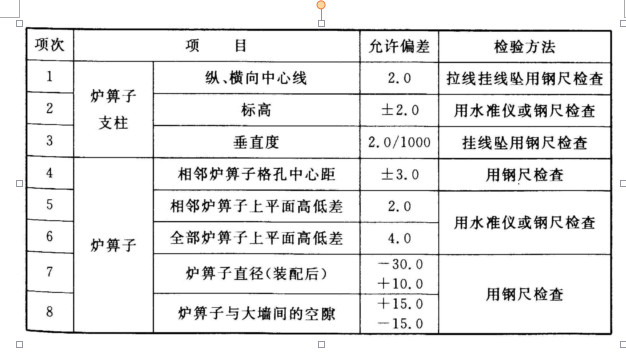

五、炉箅子和支柱安装允许偏差:

炉箅子

六、施工安全保证措施:

(1)地面作业人员要戴安全帽。

(2)特殊作业人员必须持证上岗。所有施工人员必须按照本工种的操作规程进行作业。

(3)参加安装的各专业工种,必须服从现场统一指挥。安全责任人在发现违章作业时,要及时劝阻,对不听劝阻继续违章操作者,应立即停止其工作。

(4)起重吊运用的钢丝绳、卡具、吊具必须经有关技术人员检验合格后方可使用。

(5)起重作业区域应设置警戒标志。在车辆、行人通道处作业时,设专人警戒。吊运时,吊臂下方严禁站人。

(6)设备起吊时,吊索必须绑扎牢固,绳扣必须锁牢。起吊时,先试吊,平稳后方可起升。设备垂直运输必须按序号顺序起吊。

(7)起重作业必须坚持"十不吊"制度,夜间吊装必须有充足的照明。

六、质量保证措施

1.组织措施

(1)严格按标准化组织施工,确保向业主提供一个高质量的建筑产品。

(2)严格实行自检、专检和联检“三检”制。项目经理、专职检查员及各部、各小组的检查员层层负责,严格把关,确保工程的实体质量。

(3)施工前必须做好图纸自审及会审工作,对施工图和规程说明书等技术文件要认真查阅并遵照执行,若图纸或技术文件存在问题要及时上报,按技术管理程序妥善解决。

(4)施工前,由公司工程技术科组织对项目部技术人员进行工程技术交底,明确设计要求,施工时项目部技术人员对操作人员进行详细三段技术交底。

2.技术措施

1施工中采用先进的机具和设备,以加快工程进度,提高工程质量。

4设备等材料到货后,按规范要求进行检验。

七、安装工具

水平光学测量仪、角度仪、框式水平仪、磁力线坠。
